4xA76 Raspberry Pi 기반 임베디드 컴퓨터

2025년 09월 10일2025년 12월 11일 acusys

4xA76 Raspberry Pi 기반 임베디드 컴퓨터

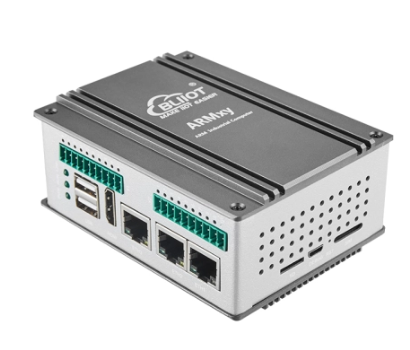

BL460 임베디드 컴퓨터는 BCM2712 프로세서를 기반으로 하며 라즈베리 파이 생태계와 호환됩니다. 더욱 풍부하고 유연한 I/O 옵션을 제공하여 라즈베리 파이에 익숙한 엔지니어가 빠르게 개발을 시작할 수 있도록 지원합니다.

주요 특징

고성능 프로세서

Broadcom BCM2712 쿼드 코어 Cortex-A76 프로세서(최대 2.4GHz)가 탑재되어 있습니다.

유연한 SOM 및 I/O 옵션

X 시리즈 I/O: RS232/RS485, CAN, DI/DO, GPIO 조합이 포함됩니다.
Y 시리즈 I/O: DI/DO, AI/AO, RTD(PT100/PT1000), TC, IEPE 모듈을 지원합니다.
예약된 40핀 헤더는 다양한 Raspberry Pi 호환 확장 모듈과 주변 장치를 지원합니다.
다양한 ROM, RAM 및 온도 등급 옵션을 지원합니다.

다중 시스템 호환성

Linux 6.6.78-v8-16k 커널 및 Raspberry Pi OS 지원.
Node-RED, QT, Python, C++, MySQL, InfluxDB, SQLite 등 다양한 개발 도구와 애플리케이션을 지원합니다.

산업 등급 신뢰성

-20°C ~ 85°C의 넓은 온도 범위에서 안정적으로 작동 가능합니다.
전자파 간섭에 강하며, 혹독한 산업 환경에 적합합니다.
DIN35 레일 장착을 지원하므로 다양한 산업용 장치에 쉽게 통합할 수 있습니다.

포괄적인 소프트웨어 지원

QuickConfig : 빠른 구성, 시스템 관리 및 원격 접속 도구를 위한 그래픽 웹 인터페이스입니다. ARMxy 시리즈 임베디드 산업용 컴퓨터의 원격 배포 및 일상적인 원격 운영 및 유지 관리를 크게 간소화하여 관리 효율성과 시스템 안정성을 크게 향상시킵니다.
BLIoTLink : 산업용 프로토콜 변환 소프트웨어.
BLRAT : 원격 접속 도구로 원격 작업 및 관리가 가능합니다.

제품 선택 가이드
사용자는 SOM 보드 1개, X 보드 1개, Y 보드 2개를 선택할 수 있습니다.
제품 명명 규칙: 호스트 모델 번호 – SOM 모델 번호 – X 보드 모델 번호 – Y1 보드 모델 번호 – Y2 보드 모델 번호

ARMxy BL460 호스트 모델 선택

Model	ETH	USB	HDMI	X Series I/O Board	Y Series I/O Board	Dimension
BL460	1×10/100/1000M	2	X	1x6PIN	X	42x83x110mm
BL460A	1×10/100/1000M	2	X	1x20PIN	X	42x83x110mm
BL460B	1×10/100/1000M	2	X	1x20PIN	2	48x83x110mm
BL460C	1×10/100/1000M	2	X	1x10PIN	X	42x83x110mm
BL461	1×10/100/1000M，1×10/100M	2	X	1x6PIN	X	42x83x110mm
BL461A	1×10/100/1000M，1×10/100M	2	X	1x20PIN	X	42x83x110mm
BL461B	1×10/100/1000M，1×10/100M	2	X	1x20PIN	2	48x83x110mm
BL462	1×10/100/1000M，2×10/100M	2	1	1x6PIN	X	42x83x110mm
BL462A	1×10/100/1000M，2×10/100M	2	1	1x20PIN	X	42x83x110mm
BL462B	1×10/100/1000M，2×10/100M	2	1	1x20PIN	2	48x83x110mm

ARMxy BL460 SOM 모델 선택

Model	MCU	Clock Speed	Wireless	eMMC	LPDDR4X	Temperature
CM5002000	BCM2712	2.4GHz	x	0GB (Lite)	2GB	-20~85℃
CM5002016	BCM2712	2.4GHz	x	16GB	2GB	-20~85℃
CM5002032	BCM2712	2.4GHz	x	32GB	2GB	-20~85℃
CM5004000	BCM2712	2.4GHz	x	0GB (Lite)	4GB	-20~85℃
CM5004016	BCM2712	2.4GHz	x	16GB	4GB	-20~85℃
CM5004032	BCM2712	2.4GHz	x	32GB	4GB	-20~85℃
CM5008000	BCM2712	2.4GHz	x	0GB (Lite)	8GB	-20~85℃
CM5008016	BCM2712	2.4GHz	x	16GB	8GB	-20~85℃
CM5008032	BCM2712	2.4GHz	x	32GB	8GB	-20~85℃
CM5016000	BCM2712	2.4GHz	x	0GB (Lite)	16GB	-20~85℃
CM5016016	BCM2712	2.4GHz	x	16GB	16GB	-20~85℃
CM5016032	BCM2712	2.4GHz	x	32GB	16GB	-20~85℃
CM5016064	BCM2712	2.4GHz	x	64GB	16GB	-20~85℃
CM5102000	BCM2712	2.4GHz	PCB/ext	0GB (Lite)	2GB	-20~85℃
CM5102016	BCM2712	2.4GHz	PCB/ext	16GB	2GB	-20~85℃
CM5102032	BCM2712	2.4GHz	PCB/ext	32GB	2GB	-20~85℃
CM5104000	BCM2712	2.4GHz	PCB/ext	0GB (Lite)	4GB	-20~85℃
CM5104016	BCM2712	2.4GHz	PCB/ext	16GB	4GB	-20~85℃
CM5104032	BCM2712	2.4GHz	PCB/ext	32GB	4GB	-20~85℃
CM5108000	BCM2712	2.4GHz	PCB/ext	0GB (Lite)	8GB	-20~85℃
CM5108016	BCM2712	2.4GHz	PCB/ext	16GB	8GB	-20~85℃
CM5108032	BCM2712	2.4GHz	PCB/ext	32GB	8GB	-20~85℃
CM5108064	BCM2712	2.4GHz	PCB/ext	64GB	8GB	-20~85℃
CM5116000	BCM2712	2.4GHz	PCB/ext	0GB (Lite)	16GB	-20~85℃
CM5116016	BCM2712	2.4GHz	PCB/ext	16GB	16GB	-20~85℃
CM5116032	BCM2712	2.4GHz	PCB/ext	32GB	16GB	-20~85℃
CM5116064	BCM2712	2.4GHz	PCB/ext	64GB	16GB	-20~85℃

ARMxy BL460 X 시리즈 I/O 보드 선택

X 시리즈 I/O 보드의 핀 수가 인클로저와 일치하는지 확인

Model	RS232/RS485	CAN	DI	DO	GPIO	PIN
X10	2	x	x	x	x	6PIN
X13	x	x	2	2	x	6PIN
X14	x	x	4	x	x	6PIN
X15	x	x	x	4	x	6PIN
X16	x	x	x	x	4	6PIN
X20	4	x	x	x	x	10PIN
X23	4	x	4	4	x	20PIN
X26	2	x	8	4	x	20PIN
X28	2	x	12	x	x	20PIN

ARMxy BL460 Y 시리즈 I/O 보드 선택

Y63을 선택하면 두 번째 Y 시리즈 I/O 보드를 사용할 수 없습니다.

Model	Description	Model	Description
Y01	4xDI+4xDO(NPN)	Y41	4xAO, 0~20mA/4~20mA
Y02	4xDI+4xDO(PNP)	Y43	4xAO, 0~5V/0~10V
Y11	8xDI(NPN)	Y46	4xAO, ±5V/±10V
Y12	8xDI(PNP)	Y51	2xRTD, 3-Wire PT100
Y13	8xDI(Dry Contact)	Y52	2xRTD, 3-Wire PT1000
Y21	8xDO(PNP)	Y53	2xRTD, 4-Wire PT100
Y22	8xDO(NPN)	Y54	2xRTD, 4-Wire PT1000
Y24	4xDO(Relay)	Y56	Resistance Measurement
Y31	4xAI, Single-ended, 0~20mA/4~20mA	Y57	Voltage Measurement
Y33	4xAI, Single-ended, 0~5V/0~10V	Y58	4xTC
Y34	4xAI, Differential, 0~5V/0~10V	Y63	4xRS485 or RS232
Y36	4xAI, Differential, ±5V/±10V	Y95	4xPWM Output(NPN) + 4xPulse Counter Input
Y37	4xIEPE	Y96	4xPWM Output(PNP) + 4xPulse Counter Input

하드웨어 사양

하드웨어	매개변수
CPU	브로드컴 BCM2712, 16nm
	4개의 Cortex-A76 프로세서, 클럭 속도: 2.4GHz
	GPU: VideoCore VII, OpenGL ES 3.1, Vulkan 1.2 및 4Kp60 HEVC 디코딩 지원
ROM	8/16/32/64GByte eMMC
RAM	2/4/8/16GByte LPDDR4X
이더넷	RJ-45, 1~3개, 1×10/100/1000M, 2×10/100M, ESD 레벨 3, EFT 레벨 3
USB	USB 3.0 포트 2개, 최대 5.0Gbps 속도, ESD 레벨 3 인증
HDMI	HDMI 2.1 포트 1개, 4K @ 60fps 지원
입출력 슬롯	X 시리즈 IO 보드 슬롯: 1개, X 시리즈 IO 보드, RS485, RS232, RS422, DI, DO, GPIO 등을 지원합니다. Y 시리즈 IO 보드 슬롯: 2개, Y 시리즈 IO 보드는 RS485, RS232, RS422, DI, DO, 릴레이 출력, AI, AO, PT100, PT1000, TC, IEPE 등을 지원합니다.
LED	전원 표시등 1개
LED	사용자 프로그래밍 가능 표시등 2개
미니 PCIe	1, 4G 모듈 지원
M.2	M.2 슬롯 1개, 2242 사이즈 SSD 지원
SIM 슬롯	1 슬롯, 나노
안테나	2. 4G/5G/WiFi/GPS용
디버그 포트	마이크로 USB 디버그 포트 1개
SD 슬롯	1(SOM 라이트 버전 전용)
리셋 기능	1 리셋 버튼
WATCHDOG	온보드 독립형 하드웨어 감시 장치
전원	정격 DC 24V이며, 12~24VDC의 넓은 전압 범위를 지원합니다. 역극성 보호 및 과전류 보호 기능이 탑재되어 있습니다. 나사 단자가 있는 2핀 단자대
접지	1핀 GND 단자
설치	DIN35 레일 장착, 벽면 장착
제품 재질	알루미늄 합금 케이스 + 스테인리스 스틸
치수	1108342mm 또는 1108348mm

소프트웨어 사양

소프트웨어	매개변수
커널 버젼	리눅스 6.6.78-v8-16k
운영 체제	라즈베리 파이 OS, 리눅스 6.6.78
GUI 개발 도구	Qt-5.15.11
프로토콜 전환 소프트웨어	BLIoTLink는 Modbus, PLC, BACnet, IEC104, MQTT, OPC UA 등의 프로토콜 변환에 사용되며 AWS IoTCore, Thingsboard, IgnitionSCADA, Alibaba IoT, HUAWEI IoT를 지원합니다.
원격 빠른 구성 도구 및 AI 도우미	빠른 구성 도구 지원(당사 고객지원실로 문의)
원격 액세스 도구	BLRAT는 편리한 원격 유지 관리를 위해 원격 장치 액세스를 지원합니다.
기타 소프트웨어	Node-Red, 파이썬, 도커, C#, MySQL, SQLite

일반적인 적용 분야

✓ 산업 제어

✓ 산업용 PLC

✓ 엣지 컴퓨팅 게이트웨이

✓ 혈액 분석기

✓ 커뮤니케이션 관리 부서

✓ 시험 기기 및 장비

✓ 철도 교통

✓ 에너지 저장 시스템

✓ 모션 컨트롤러

✓ 전기차 충전기

✓ 스마트 제조

✓ AGV 로봇

✓ 산업용 로봇

✓ 스마트 기기

제품 및 견적 문의

042-672-2500 / acusys@acusys.co.kr
