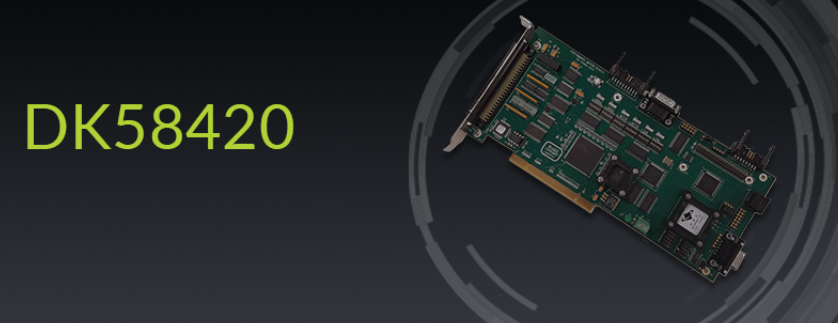

MC58000 및 MC55000 제품군 모션 컨트롤 IC용 DK58420 개발자 키트

DK58420 개발자 키트 는 Magellan MC58000 및 MC55000 제품군 칩셋 IC 로 모션 애플리케이션을 개발하는 데 사용되는 통합 보드 및 소프트웨어 패키지입니다 . 이 키트는 브러시리스 DC, DC 브러시 및 스텝 모터에 대한 다축(최대 4축) 모션 제어를 제공합니다. DK58420은 프로파일 생성, PID 위치 루프, 펄스 및 방향 생성, 사분면 인코더 입력 등을 포함한 모든 Magellan MC58000 및 MC55000 제품군 IC 기능을 지원합니다. 외부 앰프에 인터페이스하도록 설계된 모터 명령 출력 형식에는 SPI Atlas( Atlas DK 에 연결 ), PWM(펄스 폭 변조) 및 +/- 10V 아날로그가 있습니다. 모든 개발자 키트에는 PMD의 편리한 Windows 기반 모터 설정 및 최적화 소프트웨어인 Pro-Motion, 완전한 C-Motion SDK, 설명서, 회로도 및 소프트웨어 예제가 함께 제공됩니다.

이 개발자 키트는 MC58110, MC58120, MC58220, MC58320, MC58420, MC55110, MC55120, MC5220, MC55320, MC55420 Magellan 칩셋 IC를 지원합니다.

더 알아보기

• DK58420 개발자 키트 사용 설명서
• Magellan Motion Control IC 사용자 가이드
• MC5800 전기 사양
• MC5500 전기 사양
• C-Motion Magellan 프로그래밍 참조
