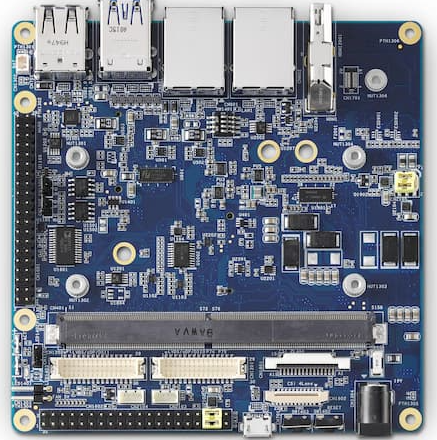

I-Pi SMARC Plus(SMARC Carrier Boards)

M.2 확장이 있는 SMARC 2.1 참조 캐리어 보드



주요 특징

  • HDMI 1개, LVDS 2개, eDP, DSI 1개, 3.5mm 오디오 잭 1개
  • RJ45 2개, microSD 1개, SIM 카드 슬롯 1개
  • USB 3.x 2개, USB 2.0 2개, Micro USB 1개
  • M.2 E-Key 및 M.2 B-Key 확장 슬롯
  • 40핀 RPI MRAA 호환 확장 헤더
  • 40핀 MRAA 호환 신호 헤더



소개

I-Pi SMARC Plus는 SGeT SMARC(Smart Mobility ARChitecture) 2.1 하드웨어 사양을 기반으로 하는 소형(110mm x 110mm) SMARC 참조 캐리어 보드입니다. 선택한 SMARC 짧은 크기 모듈과 기성품 애드온 카드와 함께 소프트웨어 개발 및 하드웨어 검증을 위해 원하는 최종 제품의 기능을 빠르게 에뮬레이션할 수 있습니다.

사양:

  • SMARC 개정판 2.1 호환
  • 1x HDMI, 2x LVDS, 2x eDP, 2x DSI, 2x MIPI-CSI, 1x 3.5mm 오디오 잭
  • 2x USB 3.X, 2x USB 2.0, 1x 마이크로 USB
  • 2x RJ45, 1x microSD, 1x SIM
  • 1x M.2 B-키 PCIe, 1x M.2 E-키 PCIe
  • 1x 40핀 RPI MRAA 호환 확장 헤더
  • 1x 40핀 추가 확장 헤더
  • 19Vdc 전원 입력, 1x 전원 버튼, 1x 재설정 버튼
  • 견고한 작동 온도(옵션): -40°C ~ +85°C
  • 10년 제품 가용성
